Что важно учитывать при выборе кабеля hdmi

Проводное подключение

Проводное подключение телевизора к компьютеру в большинстве случаев выглядит более простым и понятным. Однако иногда возникают сложности с наличием соответствующих разъемов и качеством передачи данных. Кроме того, некоторым пользователям не нравится использование для подсоединения длинных проводов, проложенных по квартире.

Если есть возможность использовать нескольких способов подключения, рекомендуется использовать тот, что обеспечит наиболее высокое качество передачи. При подключении компьютер и телевизор должны быть выключены. Затем нужно их включить и в таком состоянии выполнять настройку.

HDMI

Подключение через порт HDMI обеспечивает высокое качество передачи видео- и аудиоданных. Для этого потребуется наличие такого порта на телевизионном приемнике и на компьютере. Этот порт универсальный, и при его наличии сложностей с трансляцией не возникает. Например, он может передавать видеоконтент в соответствии со стандартом Full HD.

Подключив компьютер к телевизору, следует правильно настроить ПК. Для этого используют комбинацию клавиш Win+P. Откроется окно для выбора режима работы второго монитора. Доступны следующие варианты:

1. При выборе повторения картинка на втором мониторе будет копировать ту, которая расположена на экране компьютерного дисплея.
2. Если будет указано расширение, то это означает, что с компьютера работа выполняется с двумя экранами.
3. Можно использовать режим «Только экран компьютера». При таком выборе изображение на экран телевизора выводиться не будет.
4. Когда выбран «Только второй экран», то картинка вместо монитора будет показана на большом экране. При использовании дублирования нужно учитывать, что изображение на мониторе имеет меньшее разрешение, поэтому на телевизоре изображение будет недостаточно качественным. В этой ситуации удобнее выбрать режим вывода только на второй экран и установить в настройках параметры, соответствующие возможностям телевизионного экрана.

Display Port

Такой разъем, по сравнению с HDMI портом, имеет большие возможности. Он разработан специалистами компании VESA. DisplayPort обеспечивает значительно более высокие скорость и качество передачи данных. Однако этот разъем используют значительно реже, чем HDMI. Подключение и настройка в этом случае осуществляются аналогичным образом.

DVI

Этот тип кабеля обеспечивает передачу изображения без аудиосигнала. Существует три типа таких разъемов:

• DVI-A рассчитан на передачу только аналогового видеосигнала;
• DVI-D передает цифровое видео;
• DVI-I – универсальный разъем, он может использоваться и для аналоговых, и для цифровых данных.

Если этот разъем отсутствует, для этой цели можно использовать соответствующий переходник или конвертер. После подключения на компьютере выполняется настройка параметров для показа видео на двух дисплеях. Это делают так же, как при настройке HDMI.

При использовании DVI-A звук не передается. В DVI-D и DVI-I при использовании конвертера DVI-HDMI аудиосигнал может поступать на телевизор. Существуют также кабели для DVI, которые с обеих сторон имеют по два разъема. Один из них DVI, а другой – мини-джек 3,5 мм для передачи звукового сигнала. Такой порт обеспечивает качественный сигнал, но постепенно устаревает.

VGA

Этот разъем обычно присутствует на старых компьютерах. Он передает видеоинформацию, но не транслирует звук. На современном телевизоре такой разъем встречается редко.

S-Video

Большинство современных видеокарт предусматривают наличие этого разъема. Для подключения достаточно соединить порты на обоих устройствах. Таким способом передается видеосигнал и звук. В обоих вариантах первые три сигнала совпадают. Использование остальных пинов зависит от соединяемых устройств.

RCA

Это подсоединение еще называется «тюльпаном». При подключении одновременно вставляют три штекера: один для передачи видео и два – для аудио.

Этот разъем позволит подключить старый телевизор к компьютеру, но не обеспечивает высокий уровень качества. Его аналогом является SCART. Каждый штекер вставляют в разъем соответствующего цвета.

Сравнительная таблица

Информация о различных типах используемых разъемов кратко представлена в следующей таблице.

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Как подключить HDMI провод к ТВ

Для подключения кабеля необходимо найти соответствующий разъем на боковой или задней панели телевизора. Чаще всего это широкий разъем в форме многоугольника. В большинстве моделей ТВ он подписан. Или можно найти в инструкции, где именно располагается вход HDMI.

Второй конец провода подключается к прибору. Это может быть музыкальный центр, ПК, цифровая приставка, игровая консоль.

Важно убедиться, чтобы кабель был не сильно натянут во время подключения, а сами разъемы вставлены в порты корректно. Длительность эксплуатации провода напрямую зависит от аккуратности пользователя

Защита HDMI портов

Что действительно важно – защита HDMI портов от выгорания. Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е

подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.

Защита HDMI интерфейсов Dr.HD HDMI Protector

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих

Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе

Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.

Защита HDMI порта DL-SP

Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.

HDMI 2.1

Версия 2.1 была анонсирована в начале 2017 года, но не была доступна для лицензирования и внедрения до ноября 2017 года. Продукты, включающие несколько или все функции HDMI версии 2.1, стали доступны начиная с года выпуска 2019.

HDMI 2.1 поддерживает следующие возможности:

• Разрешение видео и поддержка частоты кадров: до 4K 50/60 (кадр/с), 4K 100/120, 5K 50/60, 5K 100/120, 8K 50/60, 8K 100/120 , 10K 50/60, 10K 100/120.
• Поддержка цвета: Широкая цветовая гамма (BT2020) , 10, 12 и 16 бит.
• Расширенная поддержка HDR: Хотя Dolby Vision, HDR10 и Hybrid Log Gamma уже совместимы с HDMI 2.0a/b, HDMI 2.1 поддерживает любые будущие форматы HDR, которые могут не поддерживаться версией HDMI 2.0a/b.
• Поддержка аудио: Как и в случае с версией 2.0 и 2.0a, все используемые форматы объемного звука совместимы. HDMI 2.1 также добавляет eARC, который представляет собой обновление Audio Return Channel, которое обеспечивает расширенные возможности аудиоподключения для иммерсивных форматов объемного звука между совместимыми телевизорами, ресиверами для домашнего кинотеатра и звуковыми панелями. EARC совместим с Dolby Digital Plus , Dolby TrueHD , Dolby Atmos , DTS-HD High-Resolution Audio/DTS HD-Master Audio и DTS: X.
• Поддержка игр: поддерживается переменная частота обновления (VRR). Это позволяет процессору трехмерной графики отображать изображение в момент его рендеринга, обеспечивая более плавный и более детальный игровой процесс, включая уменьшение или устранение задержек, заиканий и разрывов кадров.
• Поддержка кабеля: пропускная способность увеличена до 48 Гбит/с. Для доступа ко всем возможностям устройств с поддержкой типа интерфейса 2.1 требуется кабель HDMI, поддерживающий скорость передачи 48 Гбит/с.

Настройка и эксплуатация

Чтобы настроить функцию HDMI CEC в телевизоре, сначала следует соединить HDMI-кабель со спутниковым тюнером. Затем надо включить оба устройства и перейти к настройке плагина. Для настройки нужно сначала нажать на пульте телевизора кнопку Source, а потом найти раздел HDMI. После этого на экране техники будет выводиться изображение с тюнера.

Позже нужно нажать на пульте кнопку «Меню» и пройти по пути «Плагины-HDMI CEC Setup». Вы попадете в раздел с настройками самого расширения. После того, как вы выставите все необходимые изменения, обязательно надо нажать клавишу ОК, чтобы они сохранились.

В таком случае стоит зайти с компьютера в сам тюнер через FTP-соединения и найти файл с названием plugin. py, открыть его в блокноте. Позже в открывшемся документе следует найти обозначение «0.0.0.0» и замените его, например, на «1.0.0.0.». Первая цифра в данном обозначении будет указывать на номер HDMI-разъема на вашем телевизоре, подключенному к спутниковому тюнеру. В конце обязательно сохраните все изменения.

Чтобы воспользоваться данной технологией, на телевизоре стоит сначала открыть меню HDMI, оно выводится на дисплее, экран способен посылать все сообщения по проводу к различным подключенным техническим средствам. После этого пользователю будет предоставлен полный перечень СЕС-совместимых приборов. Выбор одного из таких устройств гарантирует, что будущие удаленные нажатия кнопок на пульте будут сразу передаваться телевизору.

При осуществлении конкретных действий между подключенными и связанными друг с другом средствами может происходить активный обмен информацией либо определенными операциями. Техническая реализация оборудования осуществляется при помощи магистрального провода в специальном разъеме HDMI. Именно благодаря этой технологии появляется возможность контроля одновременно за несколькими техническим средствами в пределах одной квартиры.

Об HDMI CEC смотрите далее.

Версия HDMI кабеля

После того, как мы определились, что хватит дешевого кабеля, необходимо обратить внимание на версию. На данный момент распространены: 1.4, 1.4а, 1.4б и 2.0

В продаже еще нет кабелей 2.0, зато имеются старенькие HDMI кабели версии 1.3. Они тоже хороши, но зачем покупать старое, если можно добавить пару долларов и взять более современную версию. Если же у вас телевизор или проектор поддерживает разрешение 4К UltraHD или 3D то минимум 1.4. Прочитать возможности и характеристики для каждого стандарта можно в Википедии.

2_03_2014

С выходом HDMI версии 1.4 появилось 5 стандартов кабеля:

1. Стандартный HDMI кабель — обеспечивает передачу сигнала в разрешении 1080i или 720p.
2. Стандартный HDMI-кабель с Ethernet — обладает такой же пропускной способностью как и стандартный кабель только в его состав включена дополнительная витая пара для соединения в сеть. Оба устройства должны поддерживать соединение по сети через HDMI.Мне тяжело придумать зачем передавать сеть по HDMI. Если это телевизор поддерживающий подключение к интернет, то его можно подключить по Wi-Fi к роутеру. Если же у телевизора нет встроенного Wi-Fi модуля можно подключить так же к маршрутизатору по витой паре. Вообщем, если кто знает применение HDMI кабеля с Ethernet поделитесь пожалуйста в комментариях.
3. Автомобильный HDMI-кабель — создан специально для использования в сложных условиях эксплуатации: высоких температурах и вибрациях. Применяется в основном в автомобилях
4. Высокоскоростной HDMI-кабель — позволяет передавать изображение в разрешении до 4К (3840×2160) и 3D контент.
5. Высокоскоростной HDMI-кабель с Ethernet — по пропускной способности так же как и простой High Speed HDMI кабель но содержит дополнительную витую пару для соединения устройств в сеть. Оба устройства должны поддерживать этот стандарт.

Думал не приводить данную классификацию кабелей, но после того как самому попался маркированный вышеназванным образом кабель

решил написать.

Типы HDMI кабеля

По аналогии с проводами USB производители решили изобрести несколько разновидностей продукции, используя в корпусах приборов разъемы разного размера. Существуют следующие типы HDMI соединения:

1. Основная стандартная версия кабель HDMI Типа A.
2. Следующий Тип В получил наименьшее распространение. Отличается он наличием 29 и более контактов, предназначен для передачи широкого видеоканала (3830х2400 пикселей).
3. Промежуточный тип mini-HDMI Type C.
4. Самый маленький разъем micro-HDMI Type D для крохотных гаджетов.
5. Для автомобильных устройств разработан Type Е, отличается наличием замка в разъеме.

Что такое HDMI кабель?

Популярная 4-х буквенная аббревиатура имеет следующую расшифровку – High Definition Multimedia Interface. В дословном переводе получаем «Мультимедийный интерфейс высокой четкости». Современный HDMI провод разрешает производить одновременную трансляцию изображения и звукового сигнала от спутникового приемника, ПК или плеера к воспроизводящему устройству (TV, монитор). Последние версии данного стандарта способны принимать потоковое медиа из интернета.

Плюсы HDMI кабеля:

1. Для аудиосигналов и видео уже не требуется отдельного провода.
2. Простой и удобный в эксплуатации.
3. Превосходная пропускная способность.
4. Передача сигналов с максимальным разрешением.
5. Поддержка 3D-изображения.
6. Наличие интерфейсных разъемов разного размера.
7. HDMI кабель разрешает с легкостью между собой подключать приборы разного типа.
8. Сравнительно доступная стоимость.

https://youtube.com/watch?v=z3dxKwKBDLE%250D

Как выглядит HDMI кабель?

Визуально разъем данного провода напоминает USB, нижние углы его скошены. Для габаритных устройств или небольших приборов выпускаются три версии штекеров разных размеров. Рассмотрим вкратце устройство HDMI кабеля:

1. Верхний слой выполнен из нейлона или гибкого ПВХ.
2. Далее следует 4-слойный экран в виде оплетки.
3. Дополнительно используется экран из алюминированной майлара.
4. Всего имеется 19 жил.
5. Стандартной цветной маркировки нет, каждый производитель использует свой стиль.
6. 4 жилы проложены отдельно.
7. 5 групп в собственной изоляции проложены по 3 жилы.
8. Многие модели HDMI кабелей идут с ферритовыми кольцами для устранения высокочастотных помех.

Где используется HDMI кабель?

Данная разновидность разъема устанавливается сейчас практически во всех устройствах, где требуется передача данных в высоком качестве. Изучая вопрос, для чего нужен кабель HDMI, нужно учитывать существование разных версий функционального провода. Самый распространенный стандартный вариант часто применяется в бытовых телевизионных приемниках, ноутбуках, плеерах. В новых версиях есть поддержка Ethernet, существенно увеличена пропускная способность.

Какая аппаратура оснащена разъемами HDMI:

1. Все современные телевизионные приемники с разрешением HD и выше.
2. ЖК-панели
3. Спутниковые ресиверы.
4. Телевизионные Т2 тюнеры.
5. Blu-ray и DVD плееры.
6. Игровые консоли.
7. Аудиоаппаратура.
8. Компьютеры и ноутбуки.
9. Бытовые гаджеты (планшеты, смартфоны).

Совместимость HDMI с другими выходами и переходники к ним

HDMI может быть использован с устаревшими устройствами бытовой техники, поддерживающими ранее реализуемые стандарты, например, DVI и VGA. Переходники бывают активного и пассивного типа. Активные адаптеры нуждаются в дополнительном источнике питания. Пассивными считаются переходники у которых нет дополнительного питания.

Пассивный адаптер разновидности HDMI-DVI создан для сопряжения HDMI-разъема с устаревшим форматом DVI, обеспечивая при этом минимальную потерю качества передаваемого контента. Переходник HDMI-USB 2.0 нужен для просмотра контента на широкоформатном дисплее в четком разрешении видео и аудиосигнала.

При использовании переходника схемы HDMI-VGA понадобится адаптер с аудиовыходом, ведь VGA не читает аудиоформаты. Адаптеры типа HDMI-RCA применимы для старой техники, в которой нет входа HDMI.

Альтернатива HDMI кабелю

HDMI заменил своих предшественников и стал одним из самых используемых. Данный кабель отличается уменьшенными габаритами, возможностью передачи цифрового сигнала и улучшенными характеристиками. В противовес DVI, этот интерфейс предотвращает несанкционированное копирование данных за счет задействования технологии экранирования.

Виды кабелей для устройств MHL

Для того чтобы подключить к воспроизводящему устройству с функцией HDTV Samsung MHL, встроенный в планшет или телефон, используются 2 вида кабелей:

• Пассивный кабель обладает разъемом HDMI  и Micro USB. С его помощью можно подключить мобильный гаджет к другому устройству, которое также поддерживает данную технологию, имеет соответствующий видеовыход и может обеспечить все функции, в том числе HDTV. Для такого кабеля не требуются какие-либо дополнительные условия. Достаточно просто соединить их между собой.
• Активный кабель, как и пассивный, обладает разъемом HDMI и двумя разъемами Micro USB. При помощи данного кабеля можно соединить планшет или смартфон с технологией Samsung MHL с другим прибором, обладающим только HDMI и HDTV. При  этом воспроизводящее устройство, например, телевизор, должен поддерживать этот стандарт. Для корректной работы нужно своими руками подключить и зарядку через разъем USB, иначе на выходе сигнала HDMI не будет. Кроме того, при таком подключении вы не сможете управлять системой при помощи дистанционного пульта управления.

Активный кабель может заменить adapter. Такой адаптер напоминает собой переходник, который обладает разъемом HDMI и Micro USB. Для чего используется один и другой порт мы уже говорили, поэтому подключить adapter своими руками не составит большого труда. В один из портов вставляется шнур для зарядки, а в другой шнур к телевизору или другому принимающему устройству. Благодаря адаптеру подключение будет происходить намного проще, а изображение с планшета будет полностью дублироваться на экран. Кроме  того, в данном случае не требуется ничего, кроме разъема HDTV, HDMI в телевизоре или другой технике.

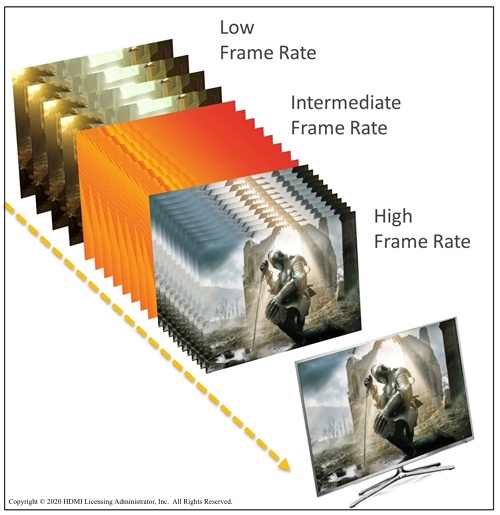

Переменная частота обновления (VRR – Variable Refresh Rate)

Частота обновления монитора – это то, сколько раз панель обновляется в секунду. Она измеряется в герцах и тесно связана с частотой кадров. Если они не синхронизированы, вы видите эффект, называемый «разрыв экрана». Это происходит из-за того, что монитор пытается показать более одного кадра одновременно, когда консоль или ПК не готовы.

Однако стандарт HDMI 2.1 также имеет свое собственное независимое решение, называемое HDMI VRR. Microsoft подтвердила, что Xbox Series X будет поддерживать эту функцию, и ожидается, что PlayStation 5 также будет поддерживать ее, поскольку для доставки 4K с частотой 120 Гц потребуется HDMI 2.1.

Дешевый или дорогой?

Часть населения которая рекомендует простые HDMI кабели отталкивается от того, что стандарт цифровой передачи данных жестко регламентирован. То есть, кабель или передает данные или нет. И если это кабель HDMI то все равно как и кем он сделан. Он либо работает, либо нет. В пользу этих доводов есть интересная статья.

Для тех кто не будет читать расскажу суть коротко. Игроманы провели эксперимент по влиянию цены HDMI кабеля на качество изображения. Они закупили несколько кабелей, от самых дешевых долларов за 5 и до достаточно дорогих около $100. С помощью этих кабелей вывели одно и тоже изображение то ли на монитор, то ли на телевизор и сделали его скриншот. Для точности проверки вычислили их контрольные суммы. Эти суммы совпали. Это значит, что скриншоты полностью, на 100% одинаковы. Следовательно — зачем платить больше.

В тестировании есть один нюанс. Было протестировано только видео. О звуке никто ничего не говорил. В той же статье про HDMI кабели на 3D News было проведено еще одно исследование. Так же взяли кучу проводов по 2 метра длиной от дешевых до дорогих и тестировали. Мега дорогие по $700 не брали так как глупо платить за кабель как за телевизор на котором это все будет тестироваться. Все кабели на отлично прошли тесты. Здесь так же есть один нюанс. Якобы на самом дорогом HDMI кабеле изображение было чуть лучше чем на других. Именно за эти два нюанса цепляется вторая половина рекомендующая к покупке более дорогие кабели.

Выбор в пользу более дорогих HDMI кабелей они обосновывают тем, что производители делают провода более толстыми, изоляцию более продвинутую и соответственно помех меньше и картинка получается более качественная.

Я (наверное как и большинство) не силен в микросхемах, сигналах и осциллограф видел один раз на уроке физики, поэтому когда читаю одних, я с ними обеими руками. Начинаю читать других, вроде тоже похоже на правду.

Для себя остановился на том, что при выборе дорогого HDMI кабеля, он будет значительно лучше в плане надежности и удобства эксплуатации. То есть его будет удобнее подключать, отключать, сворачивать и переносить

Если вам это важно, то послушайте этого парня

и выберите себе хороший HDMI кабель. Если же вам, как и мне, нужно его один раз подключить и забыть, то можно выбирать рублей за 400-500.

При просмотре видео выше, понятно, что магазину нужно повышать продажи и естественно они будут предлагать более дорогие кабели так как найдутся люди которые готовы выложить за них такую сумму. Но, если вас интересует вопрос выбора HDMI кабеля (а он вас интересует так как вы читаете данную статью) вы явно не из этих людей. Поэтому предлагаю купить нормальный кабель, чем короче тем лучше, за 500-1000 рублей русских и наслаждаться контентом так же как и те счастливчики заплатившие в разы больше.

Есть еще один способ убедиться на своем опыте. Воспользовавшись законом о правах потребителя, можно купить дешевый кабель и дорогой. Попробовать оба на вашей технике и оставить себе нужный.
